PDMS和E3D三維智能流向工具【免費使用】

了解到PDMS/E3D軟件在國內的廣泛使用，以及大家在模型中可能需要添加漢字標注的需求，我們特別研發了一款插件來助力大家。這款插件能夠讓大家在PDMS/E3D中輕松創建三維漢字哦！在開發過程中，我們巧妙地結合了PML和C++兩種技術：PML主要負責打造PDMS中的直觀界面，而C++則承擔起實現核心功能的重任?，F(xiàn)在，我們很高興地將這個三維文字工具免費分享給大家，希望它能成為你們工作中的得力助手！

軟件使用方法：

????1：解壓軟件包，將下載的軟件包解壓到您計算機上PDMS/E3D的PMLLIB路徑下。確保路徑正確，以便PDMS/E3D能夠識別并加載新安裝的插件。

?2?（首次使用）：刷新程序，在PDMS/E3D軟件命令行中輸入Pml rehash all命令，刷新程序。這一步是確保插件能夠被軟件識別工具。

?3：調出程序，刷新程序后，在命令行中輸入SHOW !!TuheText命令來調出該三維文字工具。此外，您還可以選擇將該程序嵌入到自己公司的程序中，以便更方便地在日常工作中使用。

場景一：只需要實體文字

只需在Text中填寫文字內容，點“Build”按鈕創建即可。

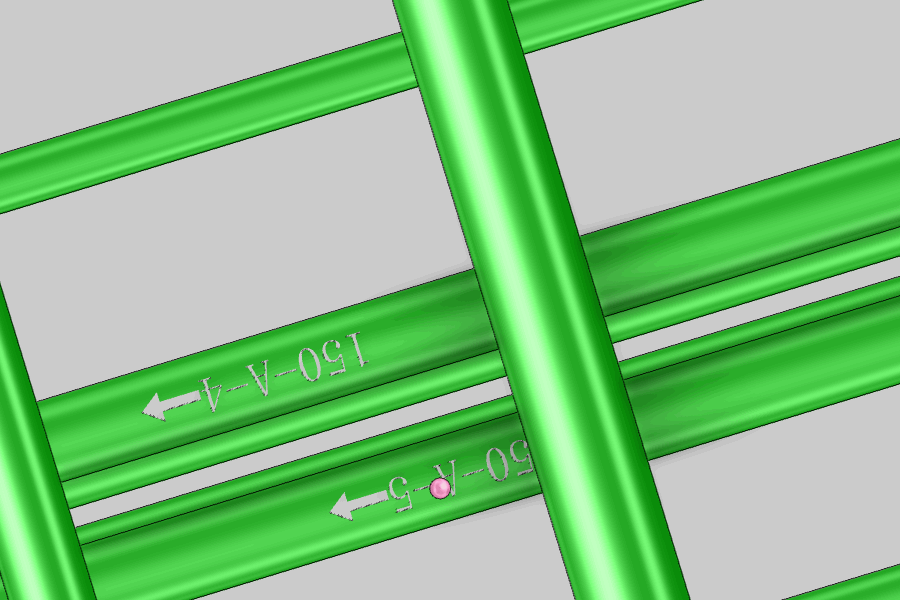

場景二：標注管道流向和Pipe的名字

CE選中PIPE層次或者其Zone層次，Text填寫的“#NAMN”，點“Build”按鈕創建即可，效果如下圖。

場景三：標注管道流向和中文介質名稱

CE選中PIPE層次或者其Zone層次，Text直接填寫的“中文名稱”，點“Build”按鈕創建即可，效果如下圖。

2 5. 通過配置文件TextFont.ini，用戶可自定義字體

其中每行輸入兩部分，以英文的逗號隔開。第一部分是在PDMS/E3D界面上顯示的內容，第二部分為字體名稱。

PDMS和E3D三維智能流向工具TuheText-01版.rar 點擊下載

如果您有任何軟件和三維工程的需求，請聯系我！
