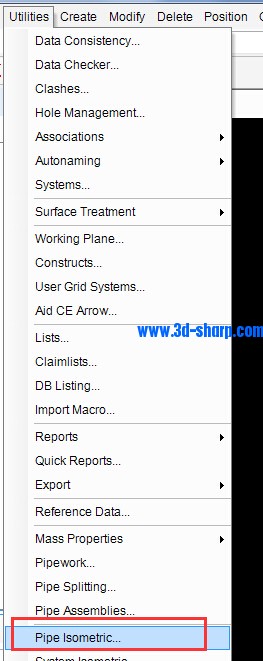

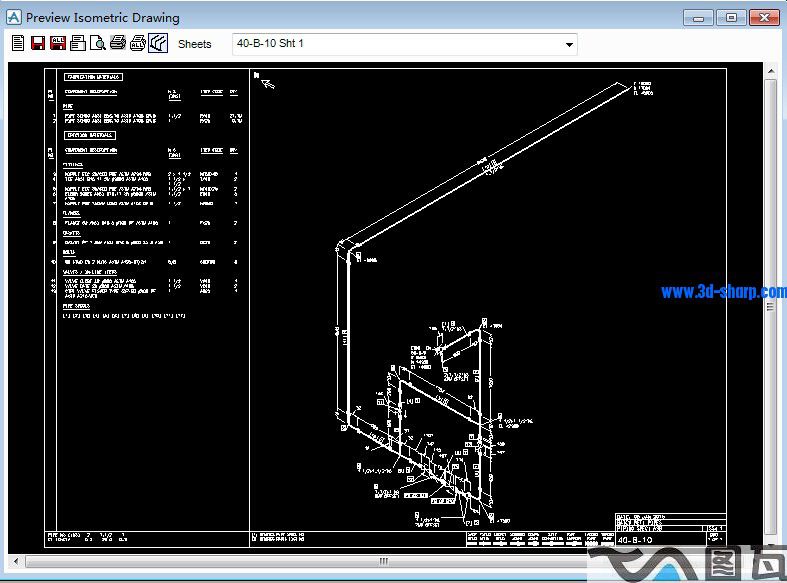

在design模塊是可以可以預覽iso圖的，選中要生成iso圖的pipe或者branch然后點擊pipe isometric生成iso圖


大家可能會問，直接生成成品，把圖框等相關都換成成品，有時候會很方便。

方法：

找到項目路徑下的XXX\XXXISO\STD(xxx為項目代號)
STD文件夾中有很多iso圖配置文件，找你想要的配置文件，復制一個，然后重命名為previewisostd.txt即可
