AutoDraft-三維智能出圖軟件
1.產品背景
目前,工程設計單位在工廠詳細設計階段時,采用傳統方式出圖花費大量時間,標注疊加難以處理,一般設計人員很難使用Draft模塊完成出圖工作,無法做到所見所得的設計思路,會有平面圖紙不準確的情況存在。
研發團隊基于SHT 3052-2014和SY/T0003-2012制圖標準,詳細分析了專業出圖的特點,精細打造出Auto Draft for PDMS (簡稱AD出圖)軟件到市場中,得到用戶的眾多好評。
在眾多工程師在項目中使用AD出圖軟件,軟件的使用方式和軟件效率得到了很高的評價,軟件也提升了詳細設計的質量,減少相關施工變更問題,提升工程公司核心競爭力。
2. 功能與特點

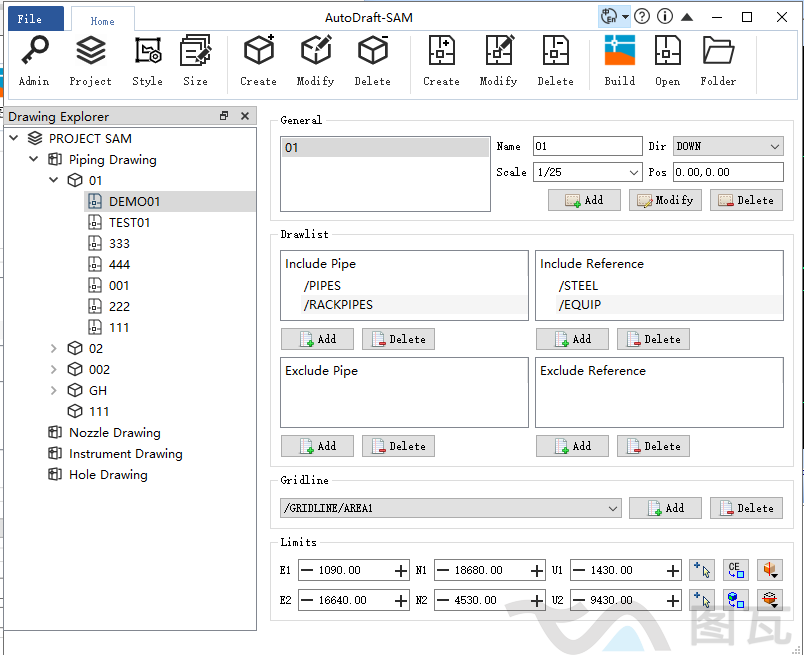

AD出圖軟件是基于PDMS/E3D和Draft模塊開發的軟件,開發語言是基于PML和C++環境開發的,軟件在Design模塊創建圖紙快速便捷,軟件對每個模型標注都進行細致處理,出圖效率極其高,保障每張圖能在很快的速度中快速生成。
2.1 一鍵切換中英文
軟件一鍵可以切換英文界面,方便海內外軟件用戶使用,滿足海外項目的出圖需求

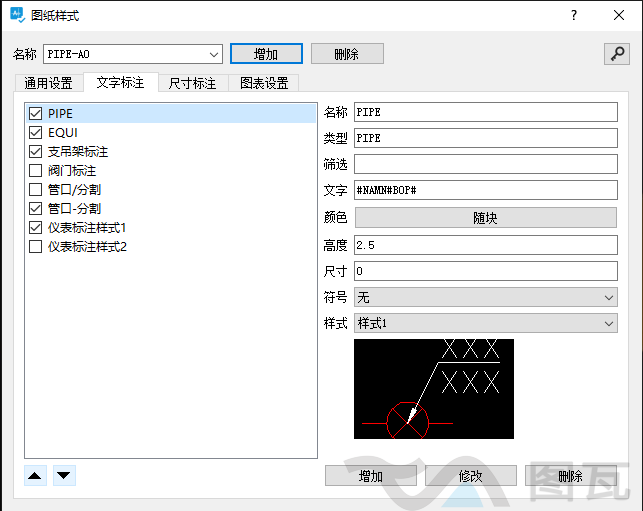

2.2 開放的出圖樣式,新增圖紙樣式方便

軟件使用可見的出圖樣式定義,尺寸標注可以根據順序在圖紙中標注。
2.3 一鍵高效生成平面布置圖
AD出圖可以直接生成管道布置圖,管口方位圖,儀表?xiàng)l件圖,孔洞條件圖,并存儲為DXF文件格式文件。

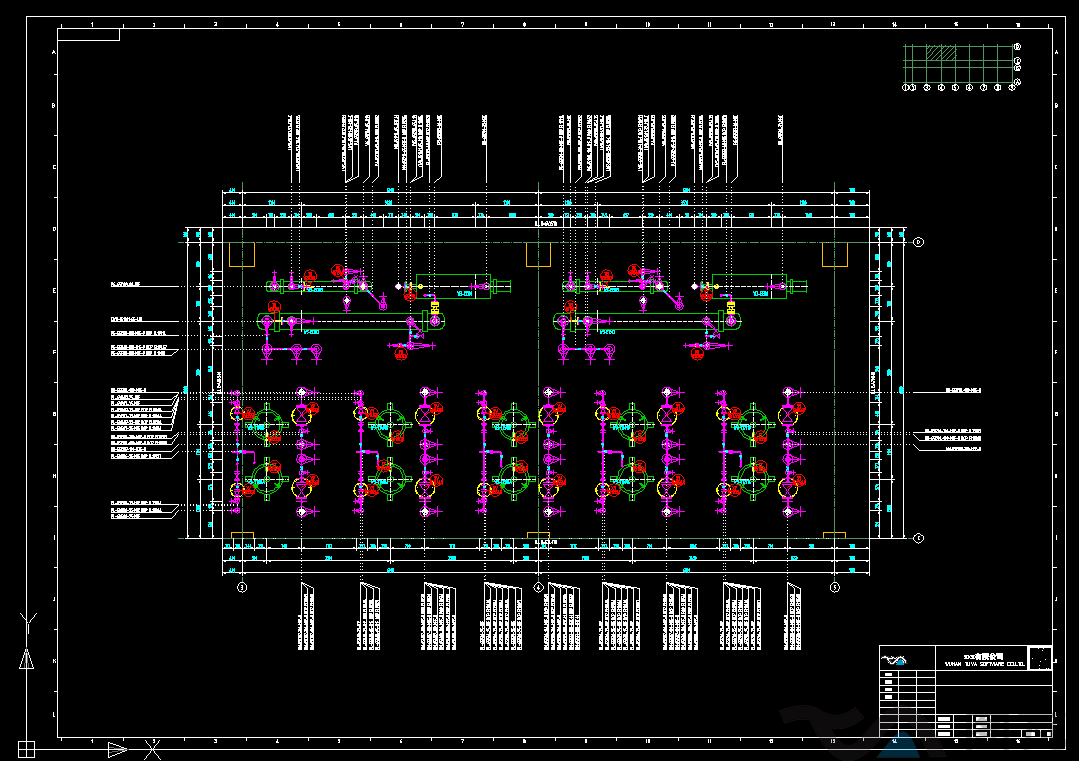

管道布置圖樣圖1

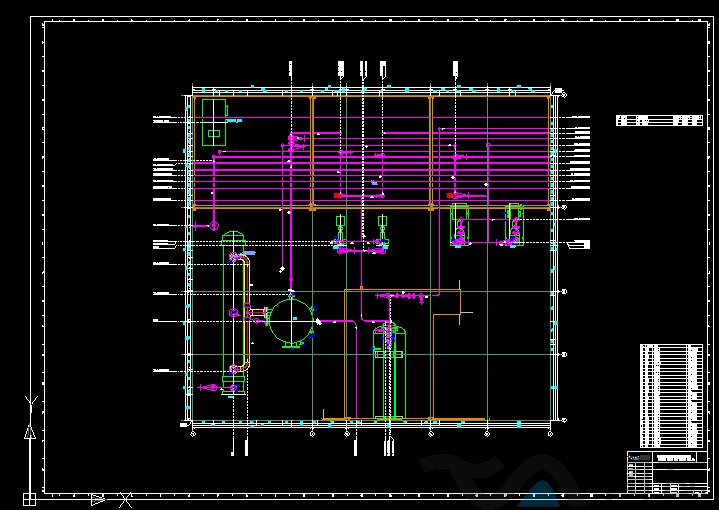

管道布置圖樣圖2
3. 運行環境
AD軟件可以用于PDMS11.6、PDMS12.0、PDMS12.1、Everything3D 版本軟件平臺;
系統支持 WINXP WIN7 WIN10;
不依賴CAD軟件平臺生成圖紙,支持更多CAD版本;
按照用戶提供的圖紙模板定制成品出圖樣式。
